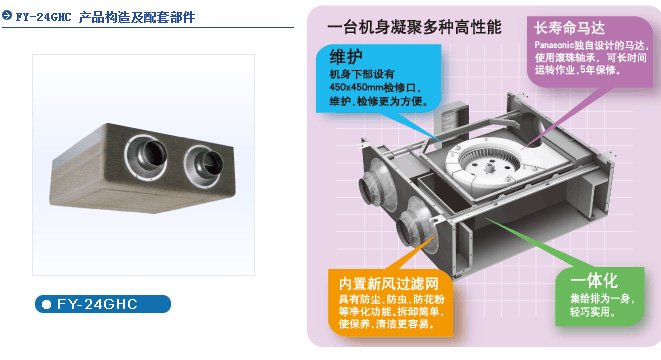

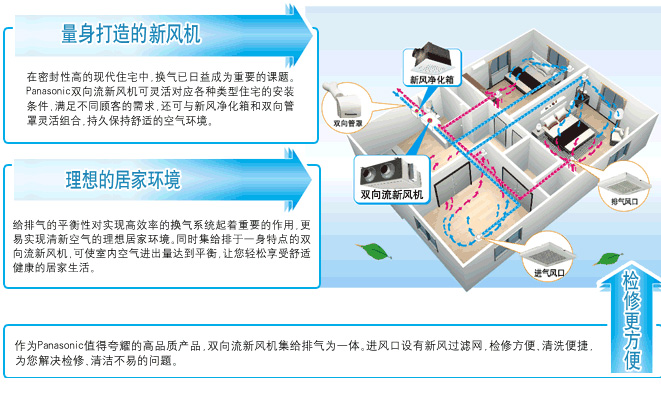

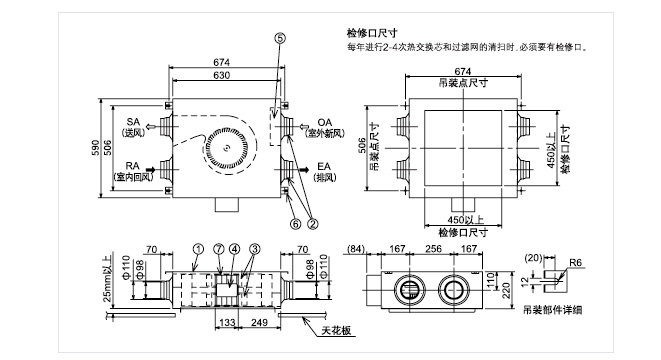

● 产品外形图（单位:mm）

※ 与室外连接的管道及室内送风管道外壁需做保温处理。
（材料：保温材料，厚度25mm）
※ 在寒冷地区及室外风速较高的场所，室外空气有可能侵入室内。
※ 与室外连接的两管道在安装时要向室外侧倾斜，防止雨水侵入。
※ 必须按图示方向安装（检修口向下），否则可能无法进行检修。
※ 连接风管时必须按各风口上标签所示连接相应风道，防止发生结露。
※ 适用管道直径Φ100
※ 以上尺寸为除隔热材料厚度之外的本体上的尺寸。

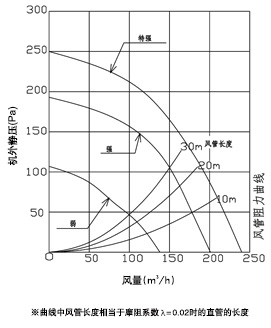

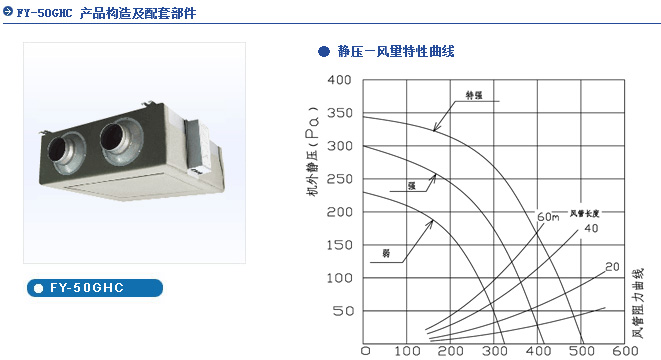

● 静压—风量特性曲线

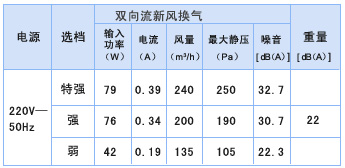

● 产品特性表

1、风量是在机外静压为0Pa的条件下测量的数值。
2、输入功率、电流是在额定风量下测量的数值。
3、噪音是在机组中央正下方1.5m处测量。
※ 该产品的噪音值是在噪音测试室中测量的。在实际条件
下，由于受环境影响，噪音值会大于所标的数值。

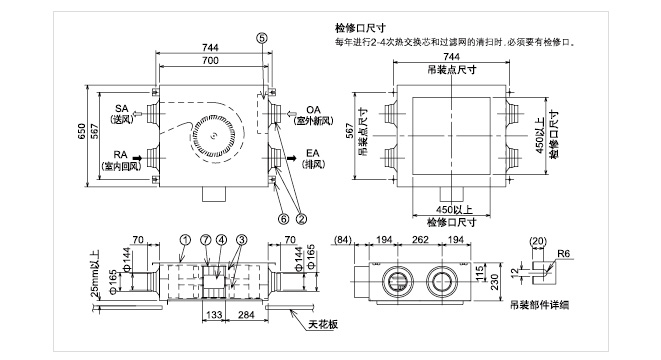

● 产品外形图（单位:mm）

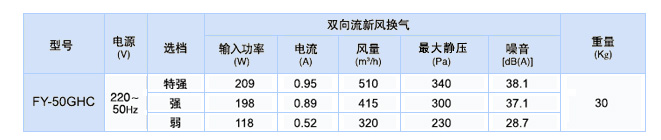

● 产品特性表

1、风量是在机外静压为0Pa的条件下测量的数值。
2、输入功率、电流是在额定风量下测量的数值。
3、噪音是在机组中央正下方1.5m处测量。
※ 该产品的噪音值是在噪音测试室中测量的。在实际条件下，由于受环境音影响，噪音值会大于所标的数值。

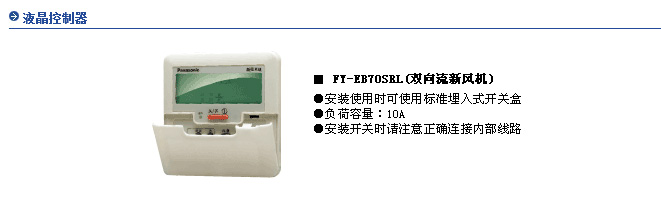

● 连接时的注意事项

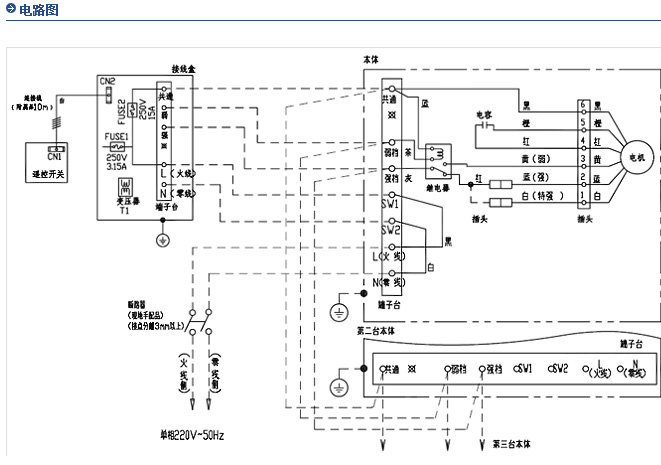

※ 电路图中虚线部分的电线连接，由施工人员负责在现场实施。
※ 接线前，请务必切断电源。
※ 请使用断开触点距离在3mm以上的开关。
※ 请使用额定电流在10A以上的开关。
※ 电源线和开关之间的连接线，请使用通过CCC认证的依据GB 5023.5所规定的额定电压300/500V及以下的软电缆
（软线）。各线芯的标称截面积为2.5mm规格，其中，电源电线请使用包括地线在内黄/绿配色的3芯线，各线芯的标称截面积为2.5mm2。
※ 施工时请使用手套等防护用具。
※ 电源线和开关的连接线，请确认用1.2N·m以下的扭力将电线和端子部牢固连接，连接应无松动。此时，请确认连接用的电源线导体不能粘有焊锡。
※ 风量的调整分为强，弱或特强，弱的2种组合。出厂时设置为强，弱档组合。如需使用特强，弱时请客户进行切换。
※ 由强切换为特强时，请将红线和蓝线之间的转换插头拆开，连接红线和白线的转换插头（点划线处）。
※ 多台联动时，台数不应超过2台，否则，因电流过大，可能引起火灾。
※ 接地完成后，请务必用螺钉固定好电源盒盖。
※ 电源线损坏时，为避免危险，请让取得资格证书的人员进行更换作业。请和购入商品的代理店或安装店联系。
※ 详细内容请仔细阅读安装说明书。
